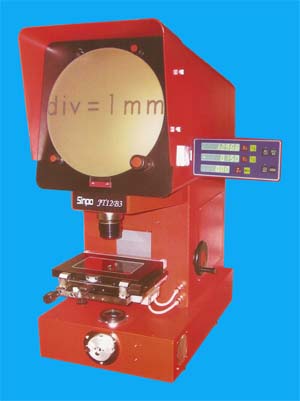

【JT12B3数字式投影仪特点】
◆ 产品外形美观，外挂数显箱，操作简单方便，更适合现场在线检测
◆ 非球面聚光照明，视场均匀，成像清晰，放大倍率准确
◆ 工作台铸铝加工，重量轻，精度高，可进行粗微调传动，提高工作效率
◆ 升降采用V型直线导轨，传动轻便舒适
◆ 流风机双向散热，提供超强散热能力
【产品用途】
本仪器投影屏为全反像显示，光学成像清楚，国内首家光学仪器生产商，外置数显箱，能高效率地检测各种形状复杂工件的轮廓形状。例如：样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件、印刷菲林，也可以对烟丝等的外形轮廓进行检测。该仪器广泛地用于五金电子、机械制造业、仪器仪表业以及钟表行业等有关厂矿的计量室和车间。
【技术参数】
◆ 投影屏
-> 投影屏尺寸（mm）：φ250 -> 投影屏旋转范围：0°～360°
-> 旋转角度显示当量：1′ -> 旋转角度准确度：8′
-> 放大倍率 10× 20× 50× -> 物方线视场 φ25mm φ12.5mm φ5mm
-> 物方工作距离 75mm 69mm 27mm -> 放大倍率误差：≤0.08%
◆ 工作台
-> 台面尺寸：（220×150）mm -> X坐标行程（0～100）mm , 显示当量0.001 mm
-> Y坐标行程（0～50）mm , 显示当量0.001 mm -> Z坐标行程（0～50）mm （调焦行程）
-> X、Y坐标示值准确度（4+ L/40）μm, 其中L为测量长度，单位：mm
◆ 照明光源：透射照明：12V／100W卤钨灯
◆ 工作台承重：1kg
◆ 仪器外形尺寸（mm）：长/650 宽/400 高/760
◆ 电源和使用环境：供电电源交流电压：220V±22V，频率／50HZ±1HZ，温度：25℃±5℃ |
| |
|
|
