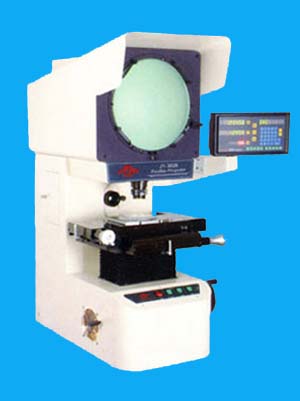

【JT-300A数显投影仪简介】
JT系列高精度数显投影仪是集光学,精密机械,电子测量于一体化的精密测量仪器,用于对高精度工件五金弹簧尺寸、长度、形状、轮廓之精密放大投影检查，测量比对和测量结果的列表记录。 JT系列高精度数显投影仪适用于精密工业如模具、工具、螺丝、齿轮、钟表、自动车床加工、光学部件、航空等等工业的装造、设计开发、品管检验与学术研究用途。 JT系列高精度数显投影仪的特点是：高精度，测量示值误差可达（3+L/100）um,L为被测量长度（单位：mm）；在透射光照明下，轮廓测量误差小于0.08%。JT的光学系统品质优良，影像明亮清晰，镜头解晰度高。
JT系列随机已配备多功能数据处理电子尺系统，并配有专用的微型打印机将测量结果打印。
【产品主要参数：多功能数据处理电子尺系统的技术规格】
◆ 显示轴数
-> X，Y轴为线性电子尺 A轴为角度编码器
-> 分辨率：0.001mm（X，Y轴）/0.01度（A轴）
-> 座标显示：X，Y座标/极座标显示
◆ 记忆功能：99组几何测量结果记忆，10组测量座标
◆ 误差修正功能：线性误差修正；线性及非线性误差修正
◆ 数据输出接口：RS-232C数据输出接口,接上测量软件可输出.
◆ 几何测量功能
-> 三点求圆两点求线、点测量、距离计算、四点求角、两线相交的点与角度、点线垂直投影点
【仪器规格参数】
◆ 工作台
-> 金属工作台尺寸：350×170mm
-> 玻璃台面尺寸：275×120mm
-> X座标行程：200mm Y座标行程：100mm Z座标行程（调焦用）：90mm
-> X，Y座标数显解析度：0.001mm
-> 轴向测量精度：(3+L/100)μm
◆ 投影屏
-> 投影屏尺寸（mm）：直径315mm
-> 投影旋转范围：0-360度
-> 旋转角度数显解析度：1′或0.01度
-> 平面及表面轮廓精度：0.08%
◆ 物镜
-> 放大倍率：10X 物方视场范围（直径）：30mm 物方工作距离：73mm
-> 放大倍率：20X 物方视场范围（直径）：15mm 物方工作距离：35mm
-> 放大倍率：50X 物方视场范围（直径）：6mm 物方工作距离：15mm
◆ 数据处理系统：JT多功能数据处理系统
◆ 仪器照明：透射与反射照明光源均为24V/150W卤素灯
◆ 仪器电源：110/220V(AC),50/60HZ,总功率400W
◆ 冷却方式：强制风冷（3支轴流风扇）
◆ 外形尺寸：730×550×1060{长×宽×高(mm)}
◆ 仪器重量：170Kg |
| |
|
|
