SC-HV维氏硬度计自动测量软件

    一、SC-HV维氏硬度计自动测量软件-简介

    本系统配合维氏硬度计一起使用，可对试件的表面硬度及硬化层深度进行测量，在电脑显示屏上所采集到的压痕图像，可以对其进行测量比对，根据硬度值显示的数值进行图形化分析计算其硬化层的深度。
    每个人的视觉都有一定的误差，而视觉的误差会对测量的结果产生不同的结果，本软件针对由此产生的人为误差所开发，让测量的结果更准确，更可靠，更可信。

二、特点

1、可以作连续加载后连续读取压痕的连续试验，并且可以进行每次加载荷和每次读取压痕的逐次实验。采用了观察方便的ccd摄像头，可在显示器上直接观察测量压痕，用鼠标测量精确度高；
2、本维氏硬度计自动测量软件适合试验力范围广，如：0.098N(10g)、0.246N(25g)、0.49N(50g)、0.98N(100g)、1.96N(200g)、4.90N(500g)、9.80N(1000g)、19.6N(2.0Kgf)、24.5N(2.5Kgf)、29.4N(3.0Kgf)、49.0N(5.0Kgf)  、98.0N(10Kgf)、196N(20Kgf)、294N(30Kgf)、490N(50Kgf)；
3、支持WIN9X、WIN2000、WINXP等操作系统。可配置于HV-1000、HX-1000、HX-1000HXJ、HVS-1000、HVPC-1000、HVT-1000、DHV-1000、HVS-2000、THV-1000、HX-1000TM/LCD、HV-5、HV-10、HV-30、HV-50、HVS-5、HVS-10、HVS-30、HVS-50等各种显微硬度计/维氏硬度计。

三、菜单使用介绍

1、“文件”下拉菜单：
1.1“新建工程”点取该菜单，选择一个建立工程的路径。建立好文件名后，点击打开，就可以看到该工程的工作区域界面；
1.2“打开工程”点取该菜单，可以打开以前完成的工程，还可获取该工程的各种数据、信息等；
1.3“退出”点取该菜单，表示退出软件。
2、“设置”下拉菜单：
2.1点取“测试配置”菜单，各项功能如下：
    “保荷时间”，根据所连接硬度计的保荷时间设定；
    “定标硬度”，根据试件的硬度设定，如果不知道该试件的硬度值，可以不修改当前值，但在最后的报告中不能作为参考数据；
    “试验力”，根据硬度计所选取的试验力设定；
    “硬度层起始位置”，根据试件在目镜视场范围内的边缘和在十字试台上毂轮的刻度值设定；
    “X步长”，沿X轴计算硬化层，根据在十字试台上毂轮转动的一个固定数值而设定；
    “Y步长”，沿Y轴计算硬化层，根据在十字试台上毂轮转动的一个固定数值而设定；
    “信息”此项是设置报告文件所填写的信息；
    “高硬度”此项可以选择你所需要的转换标尺，但只能作为参考，默认为“NONE”不转换；
    “低硬度”此项可以选择你所需要的转换标尺，但只能作为参考，默认为“高硬度”中的“NONE”不转换；
    “测试模式”根据所选用的压头设定，HV维氏压头（标配），HK克努普压头（选配）；
    “放大倍数”根据硬度计当前位置的物镜设定（有10倍、20倍、40倍选择）；
    注意：“试验力”、“测试模式”、“放大倍数”此三项中，有一项设定错误将引起结果的巨大偏差，在硬度计上改变此三项中的任何一项，在软件中也要重新设定，发生偏差巨大时，请仔细检查。
2.2“视频设置”菜单：在滚动条上左右移动可以调节“亮度”、“对比度”、“色度”、“饱和度”。
3、“报表”下拉菜单：
3.1“创建HV报表”点取该菜单，将所测量的结果生成报告文件。此时“文件”下拉菜单项目改变，项目如下：
    “保存”将当前报告保存在工程目录中；
    “导出到EXCEL”将生成一个EXCEL预览文件，“关闭”后出现EXCEL文件，然后将该文件保存即可，方便以后查阅；
    “打印”“打印预览”“打印设置”，这几项是打印报告和打印机的设置，本软件不做介绍了。
3.2“创建HK报表”，此项只有在“设置”  ->  “测试配置”  ->  “测试模式”中选取“HK测量”才能使用本项，否则不能使用。其余操作参考3.1；
3.3“创建硬化层报表”此项只有在“设置”  ->  “测试配置”  ->  “硬度层起始位置”和“X步长”或“Y步长”才能直观的看到硬化层图形报表，否则无法分析判断图表所显示硬化层各项数据。其余操作参考3.1。

四、软件操作使用

1、打开软件，新建一个工程；
2、此时软件框中是一片灰色，点击如图中的青绿色按键为打开图像，软件框中一片黑色或者不停的闪动，正常现象；
3、在硬度计上用标准硬度块或试件打一个压痕，转动转盘于物镜处，调节焦距到最清晰状态,此时在电脑屏幕上能看到压痕；（否则请检查设备是否安装完全，连接线是否连接正常，电源是否开启，还是无图像请与厂商联系。）
4、在“设置”  ->  “视频设置”中把“亮度”、“对比度”、“色度”、“饱和度”调节到最清晰状态；
5、在“设置”  ->  “测试设置”中把“试验参数”“信息”“测试模式”“放大倍数”按自己的要求完成设置；
6、完成后点击  “锁定”按键；

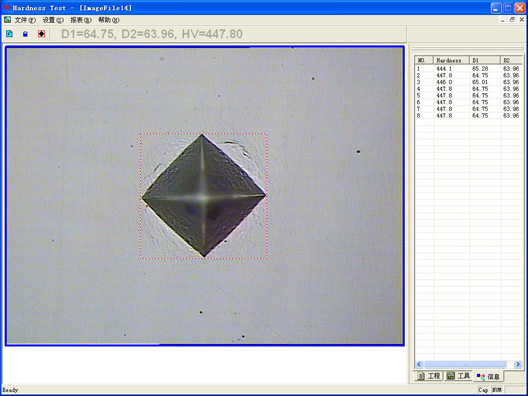

7、用鼠标在所需要测量的压痕上拉出一个红色虚线选取框，点击  “自动测量”按键；
    如果红色虚线与压痕四个角偏差稍大，可移动偏差稍大处的虚线，手动调整，此状况可能由于“亮度”“对比度”调节不够恰当，或焦距没有调节到最清晰引起，请调整。
8、点击“报表”“创建HV报表”生成测试报告文件；
9、如果要硬化层报表，在“设置”  ->  “测试配置”  ->  硬度层起始位置”和“X步长”或“Y步长”中设定好，点击“创建硬化层报表”就可以看到硬化层的报表；
10、操作使用就此完成，请自行保存或打印所需文件报表。
